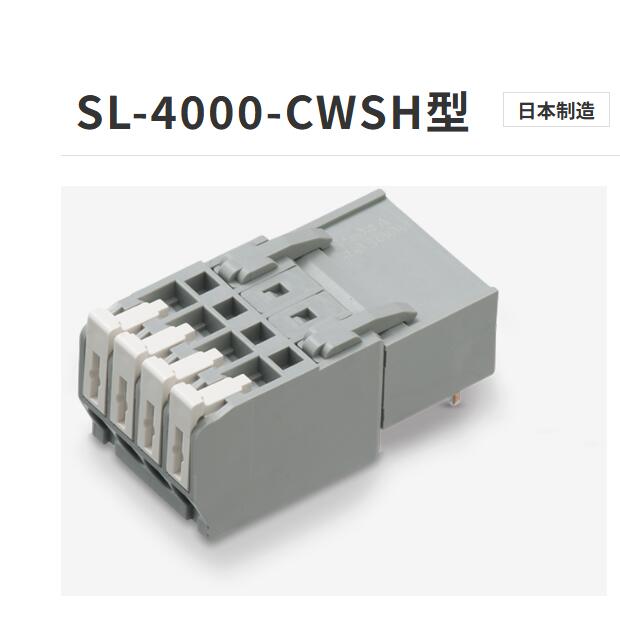

货号: #SL-4000-CWSH-12PR
库存: 1000件
规格选项:
ML-3300型
2019-12-02
部分产品停售通知
截至 2019 年 12 月 2 日，本产品仅适用于 6P、10P、14P、18P、22P、26P、30P、34P 和 38P。
* 4P、8P、12P、16P、20P、24P、28P、32P、36P和40P将继续销售。
无螺丝接线端子 间距 5.08mm Chidori 2 Stage 2 Stage Check Hole 支持端子 按钮环 绞合线 单线 PCB 安装 分立式尼龙焊接 C-UL TUV 94V-0
订购型号
订购型号ML-3300-[位数]
订货举例ML-3300-2P（适用于2点订单）
无螺丝接线端子， 1 芯 4 孔， 交叉， 分支， 按钮止动器， 绞合线， 单线， 尼龙 94V-0
订购型号
订购型号ML-3000-4P-[按钮颜色]
订货举例ML-3000-4P-GY（4P，以灰色按钮颜色订购时）
继电器用无螺丝接线端子 1 极 2 孔 按钮塞 绞合线 单线尼龙 94V-0
ML-3000-2P型 所有颜色均为标准配置
ML-3000-2P-GY、ML-3000-2P-B、ML-3000-2P-W、ML-3000-2P-R、ML-3000-2P-Y、
ML-3000-2P-G、ML-3000-2P-BL、
压接机构
无螺丝接线端子 节距 5mm 直角按钮环 绞合 单线 PCB 安装 分立式尼龙 UL CSA TUV 94V-0
停产型号：
ML-800-S1H-21P、ML-800-S1H-22P、ML-800-S1H-23P、ML-800-S1H-24P、ML-800-S1H-25P、
ML-800-S1H-26P、ML-800-S1H-27P、ML-800-S1H-28P、ML-800-S1H-29P、ML-800-S1H-30P、
ML-700-NV型
ML-700-NV-1P、ML-700-NV-2P、ML-700-NV-3P、ML-700-NV-4P、ML-700-NV-5P、
ML-700-NV-6P、ML-700-NV-7P、ML-700-NV-8P、ML-700-NV-9P、ML-700-NV-10P、
ML-700-NV-11P、ML-700-NV-12P、ML-700-NV-13P、ML-700-NV-14P、ML-700-NV-15P、
ML-700-NV-16P、ML-700-NV-17P、ML-700-NV-18P、ML-700-NV-19P、ML-700-NV-20P、
ML-700-NH型
端子间距：2.54mm
紧凑型设计
绞合线和单线支架
带止回孔
压接机构
无螺丝接线端子 间距 2.54mm 小型紧凑型直角止回孔按钮环绞合单线PCB板安装分立式尼龙UL CSA TUV 94V-0
W
（标准颜色）
GY
B
R
Y
G
BL系列
BR （英语）
| 额定 | 50V-3A （国产） |
|---|---|
| 绝缘电阻 | DC500V，50MΩ以上 |
| 介电强度 | AC1500V （1 分钟） |
| 采购标准 | UL 标准（现场布线）、CSA 标准、TÜV 标准（符合 IEC60947-7-1） |
| 位数 （P） | 2~20 |
| 检查孔 | 存在 |
| 主绝缘（主体） | 尼龙66（UL94V-0） |
| 主绝缘（按钮） | 改性个人防护装备 （UL94V-0） |
| 额定合格线 | 单线：Φ0.65mm（AWG22），绞合线：0.32kg（AWG22）线径：Φ0.12mm以上 |
| 可用线材范围 | 单线：Φ0.32mm~Φ0.65mm（AWG28~AWG22），绞合线：0.08mm²~0.32mm²（AWG28~AWG22） 线径：Φ0.12mm以上 |
| 端子配件 | PC端 |
| 标准剥线长度 | 9~10毫米 |
| 机身颜色 | GY（灰色） |
| 端板颜色 | GY（灰色） |
| 控制颜色 | W（白色）、GY（灰色）、B（黑色）、R（红色）、Y（黄色）、G（绿色）、BL（蓝色）、BR（棕色） |
| 推荐的兼容工具 | 一字螺丝刀（轴径Φ3mm，刃宽2.6mm） |
| 描述 | （1）按键标准颜色为白色，非标准颜色（含颜色组合）定制。 （2）为了方便按钮的操作，按钮上涂有含氟聚合物。 由于这种含氟聚合物在按钮操作部分的凹陷部分的浓缩和保留，这种含氟聚合物可能看起来粘附在白色异物上，但质量没有问题。 |
| 使用说明 | （1） 请避免清洗整个产品，因为它可能会对产品的性能产生不利影响。 （2）作为标准产品使用时，请检查标准上的限制。 |
ML-400-NV型
无螺丝接线端子 间距 7.62mm 绞合线 单线 PCB 安装 分立式 PPE 焊接 UL CSA
| 额定 | 250V-7安培 |
|---|---|
| 绝缘电阻 | DC500V、1000MΩ以上 |
| 介电强度 | AC2000V （1 分钟） |
| 采购标准 | UL标准和CSA标准（CSA认证产品需在订购时指定） |
| 位数 （P） | 1~15 |
| 主绝缘（主体） | 改良个人防护装备 （UL94V-1） |
| 主绝缘（按钮） | 改良个人防护装备 （UL94V-1） |
| 额定合格线 | 单线：Φ1.0mm（AWG18），绞合线：0.75kg，线径Φ0.18mm以上 |
| 可用线材范围 | 单线：Φ0.4mm~Φ1.0mm（AWG26~AWG18），绞合线：0.3mm²~0.75mm²（AWG22~AWG20） 线径：Φ0.18mm以上 |
| 端子配件 | PC端 |
| 标准剥线长度 | 10毫米 |
| 机身颜色 | GY（灰色） |
| 控制颜色 | GY（灰色） |
| 推荐的兼容工具 | 一字螺丝刀（轴径Φ3mm，刃宽2.6mm） |
| 描述 | （1）为了使按钮操作顺畅，在按钮上涂上氟树脂。 由于这种含氟聚合物在按钮操作部分的凹陷部分的浓缩和保留，这种含氟聚合物可能看起来粘附在白色异物上，但质量没有问题。 （2）15P以外的极数是通过切割主体而产生的，因此切割痕迹（台阶）保留在主体的两端或一侧。 |
| 使用说明 | （1） 请避免清洗整个产品，因为它可能会对产品的性能产生不利影响。 （2）作为标准产品使用时，请检查标准上的限制。 |
日本SATO PARTS佐藤无螺丝接线端子ML-400-NH-1P
端子间距：7.62mm
绞合线和单线支架
无螺丝接线端子 间距 7.62mm 直角绞合线 单线 PCB 安装 分立式 PPE 焊接 UL CSA
| 额定 | 250V-7安培 |
|---|---|
| 绝缘电阻 | DC500V、1000MΩ以上 |
| 介电强度 | AC2000V （1 分钟） |
| 采购标准 | UL标准和CSA标准（CSA认证产品需在订购时指定） |
| 位数 （P） | 1~15 |
| 主绝缘（主体） | 改良个人防护装备 （UL94V-1） |
| 主绝缘（按钮） | 改良个人防护装备 （UL94V-1） |
| 额定合格线 | 单线：Φ1.0mm（AWG18），绞合线：0.75kg，线径Φ0.18mm以上 |
| 可用线材范围 | 单线：Φ0.4mm~Φ1.0mm（AWG26~AWG18），绞合线：0.3mm²~0.75mm（AWG22~AWG20） 线径：Φ0.18mm以上 |
| 端子配件 | PC端 |
| 标准剥线长度 | 10毫米 |
| 机身颜色 | GY（灰色） |
| 控制颜色 | GY（灰色） |
| 推荐的兼容工具 | 一字螺丝刀（轴径Φ3mm，刃宽2.6mm） |
| 描述 | （1）为了使按钮操作顺畅，在按钮上涂上氟树脂。 由于这种含氟聚合物在按钮操作部分的凹陷部分的浓缩和保留，这种含氟聚合物可能看起来粘附在白色异物上，但质量没有问题。 （2）15P以外的极数是通过切割主体而产生的，因此切割痕迹（台阶）保留在主体的两端或一侧。 |
| 使用说明 | （1） 请避免清洗整个产品，因为它可能会对产品的性能产生不利影响。 （2）作为标准产品使用时，请检查标准上的限制。 |
