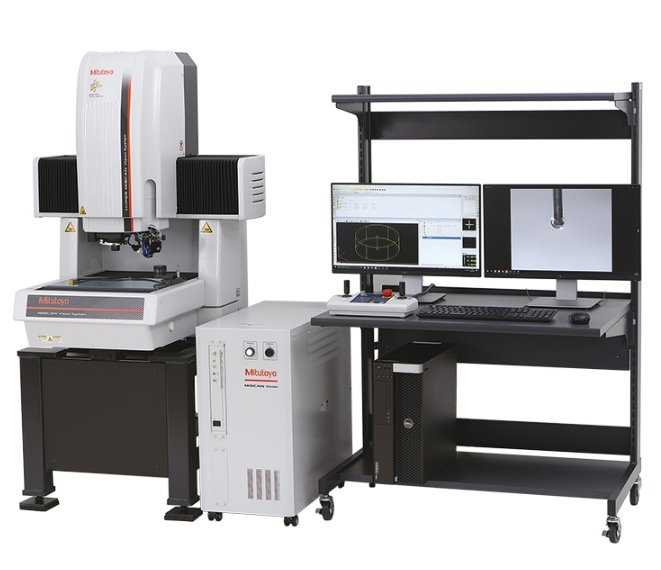

日本MITUTOYO三丰微细尺寸测量型搭载微细形状扫描测头MVS 404 Apex

日本MITUTOYO三丰微细尺寸测量型搭载微细形状扫描测头MVS 404 Apex

CRYSTA-Apex V 系列标准 CNC 型三坐标测量机是三丰公司推出的新一代高精度测量设备，以下将从其精度、速度、功能等维度展开介绍：

高精度测量精度高：拥有最大容许长度测量误差初项 1.7μm 的实力，即长度 100mm 时保证 2μm 精度，其精度指标为 E₀,MPE=(1.7+3L/1000)μm，相比一般认为的高精度三坐标测量机 E₀,MPE=(2.5+4L/1000)μm，在保证相同精度能力上有显著优势。

重复精度高：在使用扫描测头的测量中，会进行测量数据的稳定化处理，测头前端接触工件时进行数秒静止处理，最大限度排除动态误差因素，实现高精度的重复测量。

温度补偿精度保障：标配温度实时补偿功能，在 16℃至 26℃的宽温度范围内，通过独立传感器测量标尺、工件和环境温度，保证测量精度。

高速度驱动速度与加速度高：最大驱动速度达 519mm/s，最大驱动加速度达 2309mm/s²，相比一般 CNC 三坐标测量机，运行开始后 1s 行程距离大约有 100mm 的差异。

测量速度快：测量速度（与工件的接触速度）最高可达 8mm/s，与驱动速度、驱动加速度相结合，能够大幅度缩短总测量时间。

高速测量功能：可指定 3D 形状的测量路径，通过实时修正工件和公称值的偏差引起的轨迹误差，实现不受加工精度与设置偏差影响的高速测量。

功能多样智能工厂功能：利用状态监测、状况监测、Measurlink® 三种智能工厂应用程序，通过网络整合制造过程的信息管理，可远程监测测量仪器的运行状态和当前状况，还能通过完整的数据管理 “可视化质量”，减少不良品的产生。

多传感器兼容：具备多传感器功能，兼容视觉、激光、表面粗糙度测量和扫描测头技术等，可根据工件特性选择相匹配的测头，从而实现高精度、高效率测量。

测量软件丰富：提供测量程序自动生成、齿轮分析和 CAD 评估等丰富的应用软件，还配备可提高操作性的快速启动功能、以及可直观而又简单操作测量机的操作盒，解决用户从简单到复杂测量中的测量难题。

日本MITUTOYO三丰

影像测量机微细尺寸测量型搭载微细形状扫描测头

MVS HYPER 302

MVS HYPER 404

MVS 404 Apex
