货号: #ML-700-NH-1P
库存: 1000件
规格选项:
ML-700-NH型
端子间距：2.54mm
紧凑型设计
绞合线和单线支架
带止回孔
压接机构

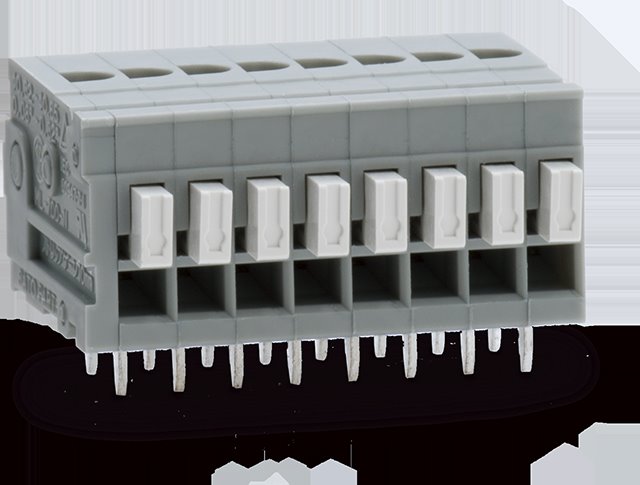

无螺丝接线端子 间距 2.54mm 小型紧凑型直角止回孔按钮环绞合单线PCB板安装分立式尼龙UL CSA TUV 94V-0
W
（标准颜色）
GY
B
R
Y
G
BL系列
BR （英语）
基本信息
额定 50V-3A （国产） 绝缘电阻 DC500V，50MΩ以上 介电强度 AC1500V （1 分钟） 采购标准 UL 标准（现场布线）、CSA 标准、TÜV 标准（符合 IEC60947-7-1） 位数 （P） 2~20 检查孔 存在 主绝缘（主体） 尼龙66（UL94V-0） 主绝缘（按钮） 改性个人防护装备 （UL94V-0） 额定合格线 单线：Φ0.65mm（AWG22），绞合线：0.32kg（AWG22）线径：Φ0.12mm以上 可用线材范围 单线：Φ0.32mm~Φ0.65mm（AWG28~AWG22），绞合线：0.08mm²~0.32mm²（AWG28~AWG22） 线径：Φ0.12mm以上 端子配件 PC端 标准剥线长度 9~10毫米 机身颜色 GY（灰色） 端板颜色 GY（灰色） 控制颜色 W（白色）、GY（灰色）、B（黑色）、R（红色）、Y（黄色）、G（绿色）、BL（蓝色）、BR（棕色） 推荐的兼容工具 一字螺丝刀（轴径Φ3mm，刃宽2.6mm） 描述 （1）按键标准颜色为白色，非标准颜色（含颜色组合）定制。 （2）为了方便按钮的操作，按钮上涂有含氟聚合物。 由于这种含氟聚合物在按钮操作部分的凹陷部分的浓缩和保留，这种含氟聚合物可能看起来粘附在白色异物上，但质量没有问题。 使用说明 （1） 请避免清洗整个产品，因为它可能会对产品的性能产生不利影响。 （2）作为标准产品使用时，请检查标准上的限制。
ML-400-NV型
无螺丝接线端子 间距 7.62mm 绞合线 单线 PCB 安装 分立式 PPE 焊接 UL CSA
| 额定 | 250V-7安培 |
|---|---|
| 绝缘电阻 | DC500V、1000MΩ以上 |
| 介电强度 | AC2000V （1 分钟） |
| 采购标准 | UL标准和CSA标准（CSA认证产品需在订购时指定） |
| 位数 （P） | 1~15 |
| 主绝缘（主体） | 改良个人防护装备 （UL94V-1） |
| 主绝缘（按钮） | 改良个人防护装备 （UL94V-1） |
| 额定合格线 | 单线：Φ1.0mm（AWG18），绞合线：0.75kg，线径Φ0.18mm以上 |
| 可用线材范围 | 单线：Φ0.4mm~Φ1.0mm（AWG26~AWG18），绞合线：0.3mm²~0.75mm²（AWG22~AWG20） 线径：Φ0.18mm以上 |
| 端子配件 | PC端 |
| 标准剥线长度 | 10毫米 |
| 机身颜色 | GY（灰色） |
| 控制颜色 | GY（灰色） |
| 推荐的兼容工具 | 一字螺丝刀（轴径Φ3mm，刃宽2.6mm） |
| 描述 | （1）为了使按钮操作顺畅，在按钮上涂上氟树脂。 由于这种含氟聚合物在按钮操作部分的凹陷部分的浓缩和保留，这种含氟聚合物可能看起来粘附在白色异物上，但质量没有问题。 （2）15P以外的极数是通过切割主体而产生的，因此切割痕迹（台阶）保留在主体的两端或一侧。 |
| 使用说明 | （1） 请避免清洗整个产品，因为它可能会对产品的性能产生不利影响。 （2）作为标准产品使用时，请检查标准上的限制。 |
日本SATO PARTS佐藤无螺丝接线端子ML-400-NH-1P
端子间距：7.62mm
绞合线和单线支架
无螺丝接线端子 间距 7.62mm 直角绞合线 单线 PCB 安装 分立式 PPE 焊接 UL CSA
| 额定 | 250V-7安培 |
|---|---|
| 绝缘电阻 | DC500V、1000MΩ以上 |
| 介电强度 | AC2000V （1 分钟） |
| 采购标准 | UL标准和CSA标准（CSA认证产品需在订购时指定） |
| 位数 （P） | 1~15 |
| 主绝缘（主体） | 改良个人防护装备 （UL94V-1） |
| 主绝缘（按钮） | 改良个人防护装备 （UL94V-1） |
| 额定合格线 | 单线：Φ1.0mm（AWG18），绞合线：0.75kg，线径Φ0.18mm以上 |
| 可用线材范围 | 单线：Φ0.4mm~Φ1.0mm（AWG26~AWG18），绞合线：0.3mm²~0.75mm（AWG22~AWG20） 线径：Φ0.18mm以上 |
| 端子配件 | PC端 |
| 标准剥线长度 | 10毫米 |
| 机身颜色 | GY（灰色） |
| 控制颜色 | GY（灰色） |
| 推荐的兼容工具 | 一字螺丝刀（轴径Φ3mm，刃宽2.6mm） |
| 描述 | （1）为了使按钮操作顺畅，在按钮上涂上氟树脂。 由于这种含氟聚合物在按钮操作部分的凹陷部分的浓缩和保留，这种含氟聚合物可能看起来粘附在白色异物上，但质量没有问题。 （2）15P以外的极数是通过切割主体而产生的，因此切割痕迹（台阶）保留在主体的两端或一侧。 |
| 使用说明 | （1） 请避免清洗整个产品，因为它可能会对产品的性能产生不利影响。 （2）作为标准产品使用时，请检查标准上的限制。 |
