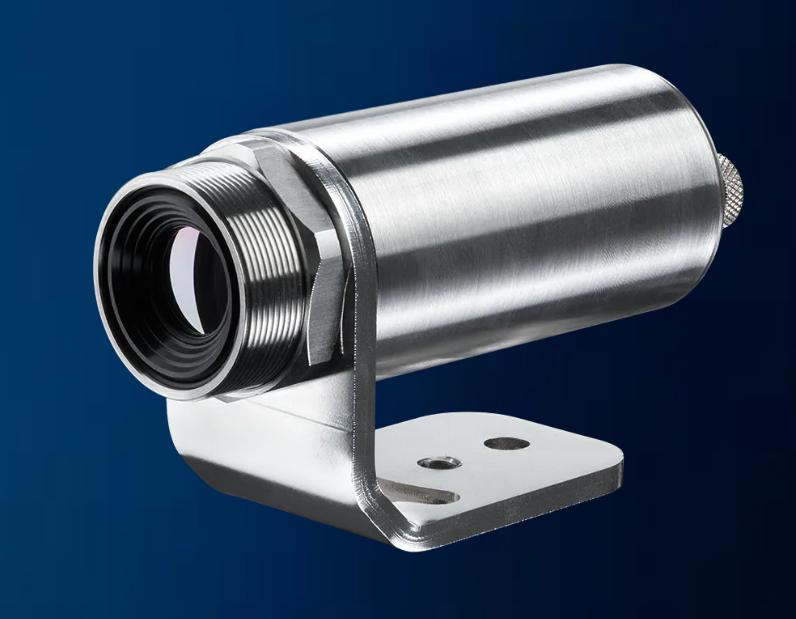

工业用的Optris Xi 80结合了红外热像仪和红外测温仪的优势。 完整的80x80热成像图消除了寻找热点和单点温度传感器所需的繁琐定位。
集成的点查找功能能够识别视野内的最热（或最冷）点，并自动处理和传输这些红外温度测量结果，无需外部计算机的帮助。
Xi 80具有广泛的光学范围，从80°广角镜头到12°长焦镜头。Optris Xi80的工业和坚固设计确保了在苛刻的工业环境中的可靠性。
其实惠的价格使其成为替代现有固定红外点测温仪或用于OEM应用的最佳选择。小型坚固的红外热像仪，具有电动对焦功能
距离与点比率高达190:1，具有瞄准功能
自主运行，具备自动点查找功能
| 型号 | Xi80 LT 12°x12° | Xi80 LT 30°x30° | Xi80 LT 55°x55° | Xi80 LT 80°x80° |
| 探测器 | ||||
| 光学分辨率 | 80×80 像素 | |||
| 像素间距 | 34 µm | |||
| 探测器 | 非制冷红外探测器 | |||
| 光谱范围 | 低温测量: 8 – 14 µm | |||
| 光学滤镜 | 可选：CO2 10.6 µm | |||
| 帧率 | 50 Hz | |||
| 光学 | ||||
| 视场角 | 12°x12° | 30°x30° | 55°x55° | 80°x80° |
| 焦距 [毫米] | 12.1 | 5.1 | 3.1 | 2.3 |
| F值 | 0.9 | 1 | 0.9 | 0.9 |
| 光学分辨率 | 187:1 | 72:1 | 38:1 | 23:1 |
| 到目标的最小距离 | 300 mm | 200 mm | 200 mm | 200 mm |
| 可更换光学器件 | 否 | |||
| 测量 | ||||
| 物体测量范围 | –20 °C … 100 °C 0 °C … 250 °C (20) 150 °C … 900 °C *1) | |||
| 精度 | ±2 °C 或 ±2 %，取较大者 | |||
| 热灵敏度 (NETD) | 100mK | |||
| 最小可检测点大小 IFOV: 1像素 | 0.8mm | 1.4mm | 2.7mm | 4.3mm |
| 最小可测量点大小 MFOV | 1.6mm | 2.8mm | 5.4mm | 8.6mm |
| MFOV测量视场 | 2×2 像素 | |||
| 预热时间 | 10 分钟 | |||
| 发射率/透过率/反射率 | 可调：0.100…1.100 | |||
| 接口 | ||||
| 接口 | USB 2.0 / 以太网 (100 Mbit/s) / PoE / RS 485 *2) | |||
| 支持的协议 | USB，以太网（静态），RS485*3)，串行通信 可选：EthernetIP, ProfiNet, Modbus TCP | |||
| 兼容软件 | PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK | |||
| 模拟输入/输出 | ||||
| 直接输出/输入 | 1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离 | |||
| 可选工业过程接口 (PIF) | 3x 模拟输出 (0/4–20 mA 或 0–10 V) 或报警输出（继电器）/ 3x 输入（模拟或数字）/ 故障安全（LED 和继电器）； 可堆叠最多 3 个 PIF；光隔离 | |||
| 电缆长度 | 以太网 / RS485：20 m（可扩展至 100 m） USB：1 m（标准），3 m，5 m | |||
| 图像处理 | ||||
| 配置 | 通过 PIXConnect | |||
| 操作 | 独立自主和/或计算机支持 | |||
| 功能 | A区域的自主温度评估，线扫描仪，事件捕捉器， 合并，报警，比较功能 | |||
| 常规 | ||||
| 尺寸 | Ø 36 mm x 90 mm，螺纹：M30x1 | |||
| 外壳材料 | 不锈钢 | |||
| 重量 | 210 g（不含安装支架） | |||
| 三脚架 | 1/4-20 UNC | |||
| 对焦 | 电动 | |||
| 原产国 | 德国 | |||
