日本KYOWA共和U-17~20 S32-7 - 4芯带屏蔽前端裸线的特点

一、核心技术参数与结构设计

1. 四芯屏蔽系统与信号完整性

差分传输架构：4 芯独立屏蔽设计支持全桥 / 半桥 / 1/4 桥应变片配置，配合 KYOWA 专利的低噪声技术，在 ±1000μV 信号范围内可实现 ±0.1% FS 的测量精度。

双层屏蔽结构：内层铝箔屏蔽（覆盖率≥85%）+ 外层镀锡铜编织网（覆盖率≥90%），有效抑制 50Hz 工频干扰（衰减≥60dB）及射频干扰（100MHz 衰减≥40dB）。

导线材质：导体采用 0.5mm² 多股镀锡铜线（AWG 20），绝缘层为耐油 PVC（耐温 - 20~105℃），确保在 - 55~+125℃极端环境下的信号稳定性。

2. 机械耐用性与环境适应性

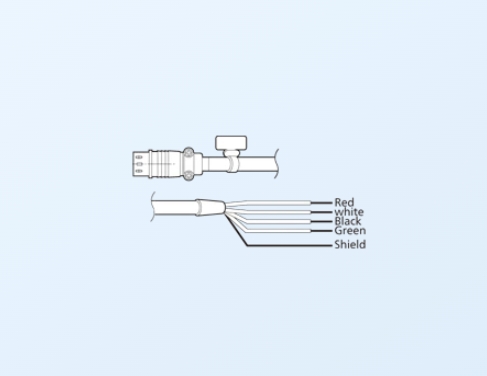

前端裸线设计：线头裸露长度 10mm，支持压接（推荐使用 M4 端子）或焊接，配合 SUS304 不锈钢卡套，可承受 5N 的轴向拉力。

铠装防护：外层采用氯丁橡胶铠装（厚度 1.2mm），抗磨损性能达 1000 次循环摩擦测试（CS-10 轮，1000g 负载），适合拖链系统或移动设备。

IP 等级：整体防护等级 IP67（IEC 60529），可在 1 米水深浸泡 30 分钟，满足化工、海洋工程等潮湿环境需求。

二、功能特性与行业适配

1. 应变测量专用接口

桥路兼容性：支持 120Ω/350Ω/1000Ω 应变片桥路，配合 U-17~20 系列设备的自动桥压匹配功能（2V/5V 可选），可直接连接 KYOWA KFG 系列应变片（如 KFG-1-120-C1-11L1M2R）。

TEDS 支持：部分型号（如 S32-7-TE）内置 TEDS 芯片，可自动识别应变片参数（灵敏度、温度系数），减少人工校准误差。

2. 扩展应用场景

动态测试：带宽 DC~20kHz（-3dB），适用于振动分析（如电机轴承应变监测）、冲击测试（如汽车碰撞模拟）。

长距离传输：标配 3 米电缆，若需延长至 30 米，可搭配 KYOWA 专用延长线（如 N-39），信号衰减率≤0.5%/10 米。

多设备互联：通过适配器（如 S32-7 转 BNC）可连接示波器、数据采集卡等第三方设备，支持同步采集。

三、行业认证与安全标准

1. 合规性认证

RoHS 指令：符合欧盟环保要求，不含铅、汞等有害物质，适用于医疗、食品加工等敏感领域。

UL 认证：通过美国保险商实验室认证，最高耐压 300V DC，绝缘电阻≥100MΩ（500V DC 测试）。

2. 安全设计

过载保护：内置自恢复保险丝（250mA），当电流超过 1.5A 时自动断开，故障排除后可自动恢复。

防误接设计：接头采用非对称卡口（直径 7.6mm），避免与其他型号混淆，降低操作风险。
