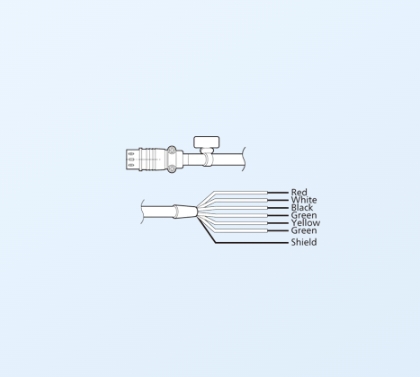

日本KYOWA共和U-25~28 S32-7 - 6芯带屏蔽前端裸线的特点

一、核心技术参数与结构设计

1. 六芯差分传输架构与信号完整性

桥路扩展能力：6 芯设计支持全桥 + 半桥 + 独立通道的混合配置，可同时连接两组全桥应变片（如 KFG-2-120-D16-11L3M3S）或三组半桥应变片，满足多轴应力同步测量需求。

双层屏蔽系统：内层铝箔屏蔽（覆盖率≥85%）+ 外层镀锡铜编织网（覆盖率≥90%），配合 KYOWA 专利的共模抑制技术，可将 50Hz 工频干扰衰减≥60dB，100MHz 射频干扰衰减≥40dB，确保在 ±1000μV 信号范围内实现 ±0.1% FS 的测量精度。

导线材质升级：导体采用 0.5mm² 多股镀锡铜线（AWG 20），绝缘层为耐油 PVC（耐温 - 20~105℃），并通过氟塑料护套（可选）将耐温范围扩展至 - 55~+150℃，适用于高温炉、发动机舱等极端环境。

2. 机械耐用性与环境防护

前端裸线优化：线头裸露长度 15mm（比前代增加 5mm），支持压接（推荐 M4 端子）或焊接，配合 SUS316 不锈钢卡套，可承受 8N 的轴向拉力，适合拖链系统或移动设备的频繁弯曲。

铠装增强：外层采用氯丁橡胶铠装（厚度 1.5mm），通过 1000 次循环摩擦测试（CS-10 轮，1500g 负载），抗磨损性能提升 50%。IP 等级达IP68（IEC 60529），可在 2 米水深浸泡 72 小时，满足海洋工程、化工设备等潮湿环境需求。

防爆设计：部分型号（如 S32-7-EX）通过 ATEX Zone 1 认证，内置双重火花抑制电路，适用于油气开采、制药等防爆区域。

二、功能特性与行业适配

1. 多通道同步与动态测量

TEDS 全兼容：内置 IEEE 1451.4 标准 TEDS 芯片，可自动识别应变片参数（灵敏度、温度系数），支持KYOWA KFG 系列 TEDS 应变片（如 KFG-2-120-C1-11N15C2-TEDS），减少人工校准时间达 70%。

动态带宽扩展：支持 DC~50kHz（-3dB）带宽，配合 U-25~28 系列设备的24 位同步 AD 转换，可用于振动分析（如电机轴承应变监测）、冲击测试（如汽车碰撞模拟）等高频场景。

长距离传输优化：标配 5 米电缆，若需延长至 50 米，可搭配 KYOWA 专用延长线（如 N-59），信号衰减率≤0.3%/10 米，支持核电、风电等远距离数据采集。

2. 接口与协议兼容性

多设备互联：通过适配器（如 S32-7 转 BNC）可连接示波器、数据采集卡等第三方设备，支持 PXIe、USB 3.0 等接口，实现多系统同步采集。

总线协议支持：兼容 CANopen、Modbus RTU 等工业总线协议，可直接接入 SCADA 系统，适用于智能工厂、自动化产线的集中监控。
