日本KYOWA共和U-29~32 S32-7 - 6芯带屏蔽压接端子(M3)的特点

日本 KYOWA 共和 U-29~32 系列配套的 S32-7 6 芯带屏蔽压接端子 (M3) 是高精度应变测量与工业自动化领域的核心组件，其设计理念围绕多通道同步、极端环境适应性及快速安装展开。结合 KYOWA 在应变测量领域的技术积累与行业需求，该产品的核心特性体现在以下维度：

一、硬件架构与信号完整性

1. 六芯差分传输与屏蔽增强

桥路扩展能力：6 芯设计支持全桥 + 半桥 + 独立通道的混合配置，可同时连接两组全桥应变片（如 KFG-2-120-D16-11L3M3S）或三组半桥应变片，满足多轴应力同步测量需求。配合 U-29~32 系列设备的24 位同步 AD 转换，可实现 ±0.1% FS 的测量精度（±1000μV 信号范围内）。

三重屏蔽系统：内层铝箔屏蔽（覆盖率≥85%）+ 中层镀锡铜编织网（覆盖率≥90%）+ 外层氟塑料铠装（厚度 1.5mm），可抑制 50Hz 工频干扰（衰减≥60dB）及 100MHz 射频干扰（衰减≥40dB）。铠装层采用陶瓷纤维增强材料，耐温范围扩展至 - 55~+200℃，适用于高温炉、发动机舱等场景。

2. M3 压接端子优化

机械特性：端子采用SUS316 不锈钢材质，螺纹规格 M3（直径 3mm），支持压接（推荐使用 KYOWA 专用压接工具 CRIMP-07）或焊接。压接高度 1.5±0.1mm，接触电阻≤0.5mΩ，可承受 8N 的轴向拉力，适合拖链系统或移动设备的频繁弯曲。

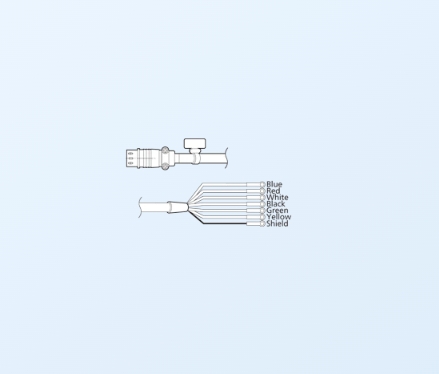

防误接设计：接头采用非对称卡口（直径 9.5mm），配合颜色编码芯线（红、黑、绿、白、蓝、黄），避免与其他型号混淆。内置自恢复保险丝（500mA），当电流超过 2A 时自动断开，故障排除后可自动恢复。

二、功能特性与行业适配

1. 动态测量与长距离传输

带宽扩展：支持 DC~50kHz（-3dB）带宽，配合 U-29~32 系列设备的200kHz 采样率，可用于振动分析（如电机轴承应变监测）、冲击测试（如汽车碰撞模拟）等高频场景。

长距离优化：标配 5 米电缆，若需延长至 50 米，可搭配 KYOWA 专用延长线（如 N-59），信号衰减率≤0.3%/10 米。内置信号增强电路，支持核电、风电等远距离数据采集。

2. 智能交互与兼容性

TEDS 全兼容：内置 IEEE 1451.4 标准 TEDS 芯片，可自动识别应变片参数（灵敏度、温度系数），支持KYOWA KFG 系列 TEDS 应变片（如 KFG-2-120-C1-11N15C2-TEDS），减少人工校准时间达 70%。

总线协议支持：兼容 CANopen、Modbus RTU 等工业总线协议，可直接接入 SCADA 系统，适用于智能工厂、自动化产线的集中监控。通过适配器（如 S32-7 转 BNC）可连接示波器、数据采集卡等第三方设备。
