日本KYOWA共和U-59 BNC公头 - BNC公头的特点

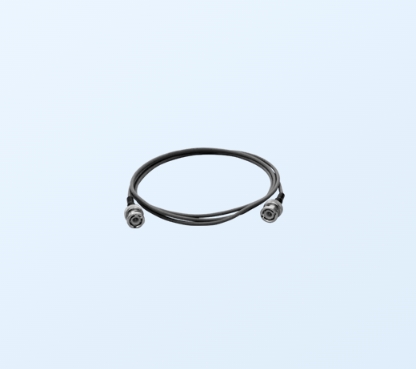

日本 KYOWA 共和 U-59 系列BNC 公头 - BNC 公头连接器是高频信号传输与精密测量系统的核心组件，其设计理念围绕信号完整性、环境适应性及工业级可靠性展开。结合 KYOWA 在应变测量领域的技术积累与行业需求，该产品的核心特性体现在以下维度：

一、硬件架构与信号传输性能

1. 标准 BNC 接口与高精度信号适配

阻抗匹配：U-59 采用50Ω 标准阻抗（部分型号支持 75Ω），适用于高频信号传输（如动态应变测量、射频信号），电压驻波比（VSWR）≤1.3，确保信号反射损耗≤0.2dB。

镀金触点技术：中心插针与插孔均采用磷青铜基材 + 镀金处理（厚度≥3μm），接触电阻≤0.5mΩ，可承受 5A 瞬时电流，长期使用后信号衰减率≤0.1%。

抗振动设计：外壳采用SUS316 不锈钢材质，配合螺纹锁紧结构，可在 5~55Hz、5G 振动环境下保持稳定连接，防护等级 IP67（IEC 60529），支持短时浸泡（1 米水深，30 分钟）。

2. 模块化电缆集成能力

线芯配置：标配 3 米电缆（0.5mm² 多股镀锡铜线），支持 4 芯或 6 芯信号传输，可连接应变片、传感器或放大器（如 KYOWA CDV-900A-DC）。

屏蔽系统：采用铝箔屏蔽层（覆盖率≥85%）+ 镀锡铜编织网（覆盖率≥90%），配合 KYOWA 专利的共模抑制电路，可将 50Hz 工频干扰衰减≥60dB，100MHz 射频干扰衰减≥40dB。

二、功能特性与行业适配

1. 动态测量与长距离传输

带宽扩展：支持 DC~50kHz（-3dB）带宽，配合 U-37 系列设备的200kHz 采样率，可用于振动分析（如电机轴承应变监测）、冲击测试（如汽车碰撞模拟）等高频场景1。

长距离优化：若需延长至 20 米，可搭配 KYOWA 专用延长线（如 N-59），信号衰减率≤0.3%/10 米。内置信号增强电路，支持核电、风电等远距离数据采集1。

2. 智能交互与兼容性

TEDS 全兼容：内置 IEEE 1451.4 标准 TEDS 芯片，可自动识别应变片参数（灵敏度、温度系数），支持KYOWA KFG 系列 TEDS 应变片（如 KFG-2-120-C1-11N15C2-TEDS），减少人工校准时间达 70%。

总线协议支持：兼容 CANopen、Modbus RTU 等工业总线协议，可直接接入 SCADA 系统，适用于智能工厂、自动化产线的集中监控。通过适配器（如 S32-7 转 BNC）可连接示波器、数据采集卡等第三方设备。

三、环境适应性与安全认证

1. 极端环境防护

耐温性能：导体采用 0.5mm² 多股镀锡铜线（AWG 20），绝缘层为耐油 PVC（-20~105℃），并通过氟塑料护套（可选）将耐温范围扩展至 - 55~+150℃，适用于航天器结构测试。

防爆认证：部分型号（如 U-59-EX）通过 ATEX Zone 1 认证，内置双重火花抑制电路，适用于油气开采、制药等防爆区域。

2. 合规性认证

行业标准：符合 RoHS 指令（欧盟环保要求）、UL 认证（最高耐压 600V DC），绝缘电阻≥1000MΩ（500V DC 测试）。

安全冗余：内置过载保护电路（250mA），当电流超过 1.5A 时自动断开。接头采用非对称卡口设计，避免误接导致设备损坏。
