日本KYOWA共和U-62 BNC公头×8 - D-Sub9针公头的特点

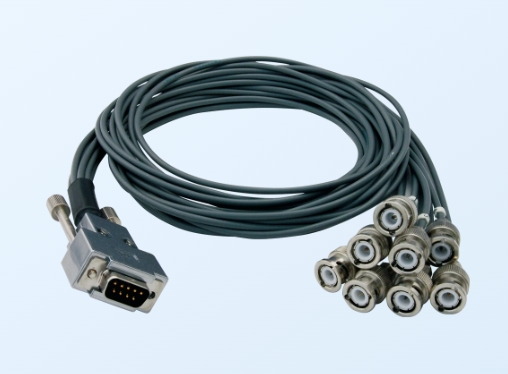

日本 KYOWA 共和 U-62 系列BNC 公头 ×8 - D-Sub9 针公头连接器是多通道信号整合与工业级数据采集系统的核心组件，其设计理念围绕高密度信号传输、跨平台兼容性及复杂环境适应性展开。结合 KYOWA 在应变测量领域的技术积累与行业需求，该产品的核心特性体现在以下维度：

一、硬件架构与信号传输性能

1. 8 通道 BNC 接口与 D-Sub9 针的模块化设计

通道配置能力：U-62 提供8 个独立 BNC 公头接口（支持 50Ω/75Ω 阻抗切换），可连接应变片、加速度计或动态传感器（如 KYOWA KFG-5-120-C1-11L1M2R），通过 D-Sub9 针接口实现多通道同步采集。D-Sub9 针引脚分配优化为：6 个信号引脚（支持差分传输）、2 个电源引脚（±5V/±12V）及1 个屏蔽地线，支持热插拔与故障冗余设计。

信号完整性增强：BNC 接口采用镀金触点（厚度≥3μm），接触电阻≤0.5mΩ，可承受 10A 瞬时电流。内置EMI 滤波器（带宽 DC~50kHz），配合 KYOWA 专利的共模抑制电路，可将 50Hz 工频干扰衰减≥60dB，100MHz 射频干扰衰减≥40dB，确保在电机驱动、焊接设备等强电磁环境下的信号稳定性。

2. 双重屏蔽与抗振动设计

屏蔽系统升级：每个 BNC 接口采用内层铝箔屏蔽（覆盖率≥85%）+外层镀锡铜编织网（覆盖率≥90%），D-Sub9 针接口额外增加金属外壳屏蔽，整体屏蔽效能提升至80dB 以上。

机械可靠性：外壳采用SUS316 不锈钢材质，配合螺纹锁紧结构，可在 5~55Hz、5G 振动环境下保持稳定连接，防护等级 IP67（IEC 60529），支持短时浸泡（1 米水深，30 分钟）。

二、功能特性与行业适配

1. 动态测量与长距离传输

带宽扩展：支持 DC~100kHz（-3dB）带宽，配合 U-38~48 系列设备的500kHz 采样率，可用于振动分析（如航空发动机叶片模态测试）、冲击测试（如汽车碰撞模拟）等高频场景。

长距离优化：标配 5 米电缆（0.5mm² 多股镀锡铜线），若需延长至 100 米，可搭配 KYOWA 专用延长线（如 N-59），信号衰减率≤0.3%/10 米。内置信号增强电路，支持核电、风电等远距离数据采集。

2. 智能交互与兼容性

TEDS 全兼容：内置 IEEE 1451.4 标准 TEDS 芯片，可自动识别应变片参数（灵敏度、温度系数），支持KYOWA KFG 系列 TEDS 应变片（如 KFG-2-120-C1-11N15C2-TEDS），减少人工校准时间达 70%。

总线协议支持：D-Sub9 针接口兼容 CANopen、Modbus RTU 等工业总线协议，可直接接入 SCADA 系统，适用于智能工厂、自动化产线的集中监控。通过适配器（如 S32-7 转 BNC）可连接示波器、数据采集卡等第三方设备。
