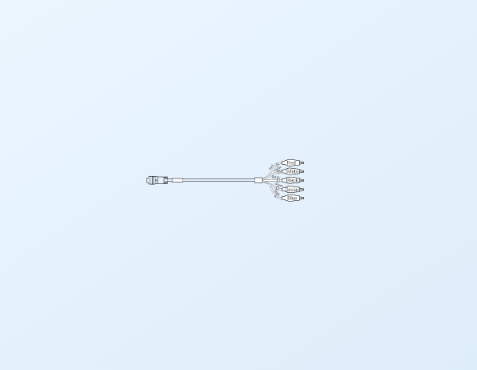

日本KYOWA共和U-130 4109P - 4芯带屏蔽鳄鱼夹的特点

一、技术特性：精密测量的底层逻辑

四芯差分传输架构

桥路兼容性：4 芯设计支持全桥（4 线制）、半桥（3 线制）及 1/4 桥（2 线制）应变片配置，通过颜色编码（红、黑、绿、白）实现桥路快速识别。例如，红色和黑色为激励电压，绿色和白色为信号输出，可直接适配 KYOWA 120Ω/350Ω 应变片。

共模抑制能力：差分信号传输可消除 99% 以上的共模干扰，配合 U-130 4109P 的 3.6MΩ 高输入阻抗，在工业环境中（如变频器附近）仍能保持 ±0.2% FS 的测量精度。

屏蔽系统设计

双层屏蔽结构：内层：铝箔屏蔽层（覆盖率≥85%），衰减中低频干扰（如 50Hz 工频噪声）。

外层：镀锡铜编织网（覆盖率≥90%），抑制高频辐射（如手机信号）。

屏蔽接地优化：鳄鱼夹金属外壳与屏蔽层直接连接，通过设备接地端子形成完整屏蔽回路，降低地环路干扰。

机械性能强化

鳄鱼夹结构：夹口采用磷青铜材质，镀镍处理，接触电阻≤1mΩ（@10A）。

弹簧张力调节装置（0.5-2N），适配 0.5-5mm 直径导线或焊点。

线缆耐用性：线芯：7×0.16mm² 多股无氧铜，耐弯折次数＞10 万次。

护套：聚氨酯（PUR）材质，-40℃~+105℃工作温度范围，抗油耐酸碱。

二、应用场景：从实验室到工业现场

材料力学测试

动态应变测量：配合 U-130 4109P 的 20kHz 采样率，可捕捉冲击试验中微秒级应变变化（如金属断裂瞬间）。

温度补偿：内置 PT100 温度传感器（精度 ±0.5℃），实时修正温度漂移（零点漂移 ±0.009% FS/℃）。

结构健康监测

桥梁振动分析：通过分布式连接（如 128 通道同步采集），监测桥梁桁架的应力分布，BNC 转鳄鱼夹适配器（ADP-4014G）可延长传输距离至 100 米。

风电叶片检测：在 - 30℃低温环境下，鳄鱼夹仍保持弹性，确保长期户外使用稳定性。

工业自动化

机器人关节应力监测：快速插拔设计（寿命＞5000 次），支持生产线设备的实时维护，减少停机时间。

液压系统压力测量：与 KYOWA 压力传感器（如 PG-U 系列）配合，实现压力 - 应变信号的直接转换。
