灵敏接地故障继电器 （SGF-25）的特点

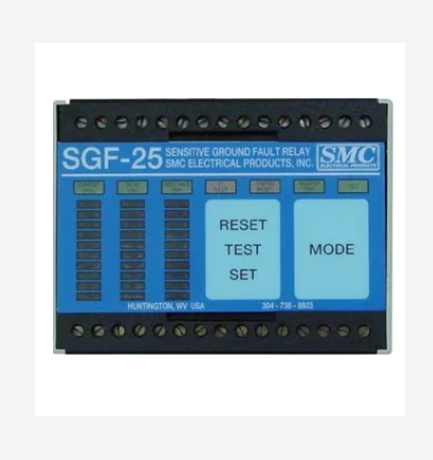

灵敏接地故障继电器 （SGF-25）

SGF-25 是 4160V 电机最受追捧的灵敏接地故障继电器。创新和最先进的继电器是 0.025 – 0.5 安培的接地故障继电器，能够实现非常灵敏的高精度接地电流和前瞻保护。它能够“向前看”并在电机电源电路通电之前确定可配置的接地电阻条件。图形触摸屏显示器提供实时数据、配置、数据记录、测试和帮助菜单。

功能

SGF-25 用于保护电缆和电机免受相到地故障的影响，并防止电工在发生故障时闭合电路。当超过故障电流和时间延迟的预设水平时，继电器将启动脱扣动作。该系统使用以零序连接的电流互感器或接地返回感应方法。

收集实时数据

可预测的故障

安全设置

为矿工提供安全保障

保护设备

最大限度地提高矿山产量

非常灵敏、高精度的电流测量（.025 至 .500 安培）

高度的防误跳闸能力

延时脱扣范围 0 至 250 毫秒

通电前验证电源电路状况的前瞻性电路（范围：100k 至 10M 欧姆）

接受 CT 测试绕组

远程 120 VAC 测试跳闸

远程 120 VAC 复位

故障安全设计输出继电器线圈在非故障条件下通电

集成 USB 以进行固件更新
