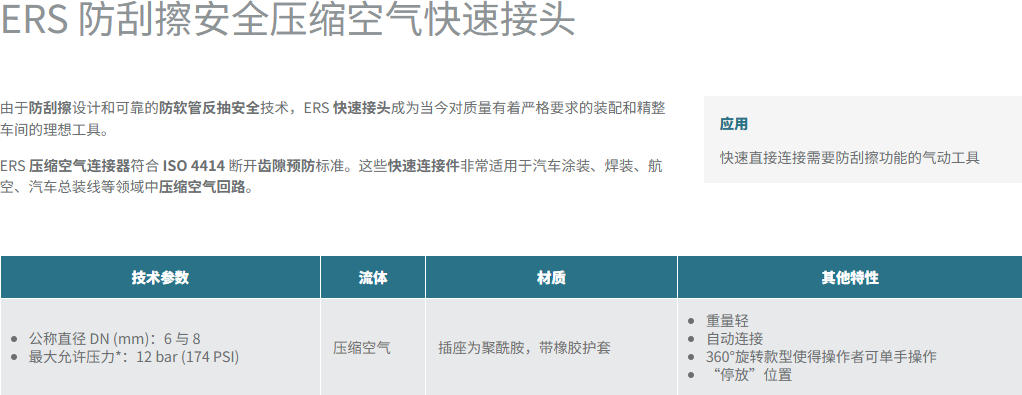

史陶比尔ERS系列防刮擦安全压缩空气快速接头，专为需频繁插拔且对工件/环境有防损伤要求的场景设计，核心工作原理融合“防刮擦机械结构+干式安全断开+精密密封”三大技术，通过优化插拔接触方式、内置双向安全阀及自适应锁定机构，实现“无划痕连接、无泄漏分离、高可靠传输”的核心目标。其本质是通过结构创新解决传统接头插拔时的刮擦隐患，同时保障压缩空气传输的安全性与稳定性，广泛适配汽车涂装、电子元件加工、精密仪器装配等对表面质量与安全要求的领域。
一、核心结构解析（防刮擦与安全的基础）
1. 防刮擦关键部件：弧形导向+软接触结构
ERS系列的核心创新在于防刮擦结构设计，主要通过两大部件实现：一是插头前端采用“弧形导向锥面”设计，替代传统接头的直角或锐边接触，插拔时先通过弧形面实现平滑导入，避免尖锐边缘刮擦插座接口或周边工件；二是接触部位配备软质耐磨涂层（如PTFE复合涂层），涂层厚度约0.1~0.2mm，硬度达HV200+，既具备优良的耐磨性，又能减少金属与金属、或金属与工件间的摩擦划痕。此外，插头与插座的配合间隙经过精密计算（公差≤±0.02mm），确保插拔过程无偏移、无卡顿，进一步避免侧向刮擦。
2. 安全与密封核心部件：双向阀+自适应锁定机构
安全部件方面，内置双向自封阀（插头与插座各配备1组），核心作用是实现干式断开，避免分离时压缩空气泄漏；同时集成压力感应机构，用于监测管路压力，保障带压操作安全。锁定机构采用“钢珠式自适应锁定”，内置可伸缩钢珠与弹性复位件，连接时钢珠自动卡入插座卡槽，且随插拔力度自适应调整卡紧度，确保连接稳固。密封部件采用“多道组合密封”结构，包含主密封环、防尘密封环及防泄漏备份密封环，密封件材质选用耐油NBR或食品级FKM，适配不同介质与温度场景，确保长期无泄漏。
3. 传输与辅助部件：低流阻流道+防尘防护
流道采用直通式低流阻设计，内部无冗余凸起，流道截面积与接口规格精准匹配，确保压缩空气传输效率，压力损失≤0.3bar（常规工况下）。辅助部件包含防尘帽与防呆键位，防尘帽可在接头未连接时阻挡粉尘、杂质进入阀口，避免阀芯卡滞；防呆键位采用专属导向结构，只有匹配型号的插头与插座才能完成对接，杜绝误插导致的结构损坏或刮擦风险。主体材质选用高强度铝合金（硬质阳极氧化处理）或SUS316L不锈钢，兼顾轻量化与耐腐蚀性。
二、防刮擦核心原理：从接触到插拔的全流程防护
1. 接触导向阶段：弧形导入+精准定位
当插头靠近插座时，首先通过插头前端的弧形导向锥面与插座接口接触，弧形面将“点接触”转化为“面接触”，分散接触压力，避免局部应力集中导致的划痕；同时，防呆键位引导插头沿正确方向插入，防止因偏移导致的侧向刮擦。此阶段软质耐磨涂层发挥缓冲作用，减少金属接触面的摩擦系数，进一步降低刮擦风险，尤其适配表面喷涂、抛光后的精密工件周边场景。
2. 插拔运动阶段：平滑传动+无卡顿设计
插入过程中，插头与插座的配合间隙经过精密校准，内置导向轴承确保插拔运动沿轴线方向平稳进行，无径向偏移；锁定机构的钢珠采用滚动接触方式，替代传统的滑动接触，大幅减少插拔阻力与摩擦损伤。拔出过程中，解锁机构通过双向按压驱动钢珠收缩，使插头与插座脱离时无硬性摩擦，同时弧形导向面再次发挥作用，引导插头平滑退出，避免退出时边缘刮擦插座接口或周边部件。
三、安全工作核心原理：干式断开+压力防护
1. 连接密封阶段：自动解锁+多道密封
插头插入插座后，首先触发双向自封阀解锁：插头阀芯顶开插座阀芯，同时插座阀芯反向顶开插头阀芯，使压缩空气流道贯通；在此过程中，压力感应机构实时监测管路压力，若压力超过安全阈值（通常为5bar），将自动锁定连接动作，避免带压过载连接。流道贯通后，多道组合密封环自动贴合密封面，主密封环负责阻断压缩空气泄漏，防尘密封环阻挡外部杂质进入，备份密封环则在主密封环失效时发挥防护作用，确保密封，符合工业无泄漏标准。
2. 分离断开阶段：先卸压+再密封
触发解锁操作后，ERS系列会先启动内置卸压通道，将管路内残余压缩空气快速释放（卸压时间≤0.2秒），待压力降至安全范围后，双向自封阀同步闭合，
彻底切断流道。此“先卸压、再密封”的逻辑，不仅避免了高压空气泄漏导致的安全风险，还防止了气流喷射带动杂质刮擦密封面。分离后，插头与插座的阀口均处于封闭状态，泄漏量≤0.05L/min（ANR），同时防尘帽自动扣合（部分型号为手动扣合），保护阀口免受污染。
四、完整工作流程（闭环逻辑）
1. 准备阶段：移除插头与插座的防尘帽，通过防呆键位确认两者型号匹配，确保插拔方向正确；2. 插入导向阶段：插头通过弧形导向锥面平稳靠近插座，防呆键位引导插头沿轴线插入，软质涂层减少接触摩擦；3. 锁定与解锁阶段：插头插入到位后，钢珠式锁定机构自动卡紧，同时双向自封阀解锁，流道贯通；4. 传输阶段：压缩空气通过低流阻流道稳定传输，多道密封环保障无泄漏，压力感应机构实时监测压力；5. 解锁触发阶段：操作人员双向按压解锁按钮，钢珠收缩，解锁机构启动；6. 卸压密封阶段：内置卸压通道释放残余压力，双向自封阀同步闭合；7. 分离阶段：插头沿弧形导向面平滑退出，无刮擦损伤，分离后扣合防尘帽，完成一次工作闭环。
五、核心原理总结
史陶比尔ERS系列的核心工作逻辑是“防刮擦结构优化+安全密封机制协同”：通过弧形导向、软质涂层及精密配合间隙，实现全插拔流程无划痕；通过双向自封阀、先卸压后密封及压力监测，保障压缩空气传输安全无泄漏；通过自适应锁定与多道密封，确保连接稳固与长期可靠。其本质是在传统安全快速接头的基础上，通过接触方式与结构设计的创新，解决了频繁插拔场景下的刮擦痛点，同时兼顾安全性与传输效率，为精密工业场景提供专属连接解决方案。
