BER-S-15SA1 墙面土压计的特点

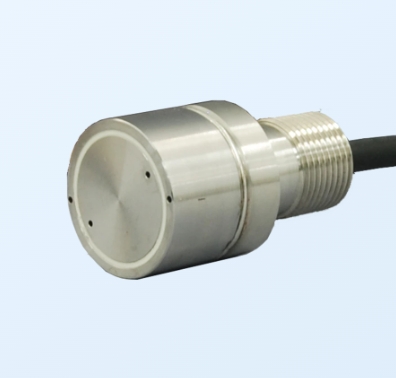

BER-S-15SA1  墙面土压计

过载能力出色：带有挡板功能，可承受 1000% 的过载，能在压力远超正常范围的情况下保持性能稳定，不易损坏。

电缆配置合理：配备 0.3mm²、4 芯屏蔽氯丁橡胶铠装线，长度 30m，外径 8mm，前端裸线，有利于信号的稳定传输，同时具备良好的耐磨性和耐腐蚀性，适应复杂的使用环境。

工作原理

振弦式：当被测结构物内土应力发生变化时，土压力计感应板同步感受应力的变化，感应板将会产生变形，变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的压应力值。

电阻应变式：当压力作用于土压力计的感应面时，会使内部的应变片产生变形，应变片的电阻值随之发生变化，通过测量电阻值的变化来计算出所受到的土压力大小。

应用场景

挡土墙工程：用于监测挡土墙所承受的土压力，帮助判断挡土墙的稳定性，为挡土墙的设计和维护提供数据支持，确保其能有效阻挡土体，防止坍塌等事故。

地下连续墙工程：在地下连续墙施工和使用过程中，监测墙体不同深度处的土压力变化，了解墙体的受力状况，保障地下连续墙的结构安全，使其能承受周围土体和地下水的压力。

隧道工程：在隧道衬砌与土体接触部位安装墙面土压计，实时监测土压力，可判断隧道周围土体的稳定性，为隧道的支护设计和施工提供依据，预防隧道塌方等安全事故。

基坑工程：监测基坑围护结构墙面的土压力，掌握基坑开挖过程中土体压力的变化情况，及时发现潜在的安全隐患，指导基坑的开挖和支护施工，确保基坑及周边环境的安全。

选型考虑因素

量程：根据工程中可能出现的土压力大小范围来选择合适量程的土压力计，确保其能准确测量实际土压力，避免超量程损坏或测量不准确。

精度：对于对测量精度要求较高的工程，如重要的高层建筑、大型桥梁基础等，需选择高精度的墙面土压计，以提供可靠的数据。

尺寸：根据墙面的大小、安装位置的空间等因素，选择合适尺寸的土压力计，确保其能顺利安装且不影响结构的正常使用。

防护等级：在潮湿、腐蚀性环境等恶劣条件下的工程，需要选择防护等级高的土压力计，如具有良好防水、防腐性能的产品，以保证其长期稳定工作。
