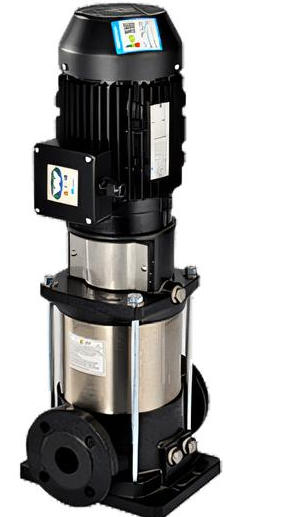

日本荏原EBARA立式不锈钢多级离心泵EVMS的工作原理

日本荏原EBARA立式不锈钢多级离心泵EVMS的应用案例

电机通电运转后，主轴带动内部多级叶轮同步高速旋转，液体从泵下端进水口进入首级叶轮中心。叶轮叶片高速旋转时

在离心力作用下，介质由叶轮中心向叶轮外缘甩出，液体流速与压力同步升高；

甩出的高压液体流入叶轮外侧导叶腔体，导叶约束流体流向、把动能转化为静压能，完成第一级升压。

经过一级增压后的介质顺着泵筒内部流道，平稳送入上一级叶轮入口，重复离心加速、导叶扩压的过程，凭借多组叶轮层层叠加

压力逐级累积提升，最终汇集至泵体上端出水口，形成高压出水。整套多级腔体串联排布，叶轮数量越多，整机额定扬程越高。

泵轴与泵体衔接位置配置集成式机械密封，阻隔高压介质顺着转轴向外渗漏；泵体顶部预留排气螺堵，开机前打开可排空泵腔内部积气，避免气缚空转。

进水口持续补入常压液体，叶轮连续循环做功，形成连续稳定的输送水流。

配套变频工况下，依靠改变电机转速调节叶轮线速度，以此调整出水流量与压力；

常温清水依靠 EPDM 密封，高温或弱腐蚀介质更换氟橡胶密封，保障腔体密闭。整机进出水口同轴直通布局，介质直线贯通泵体，减少管路涡流损耗，提升输送效率。
