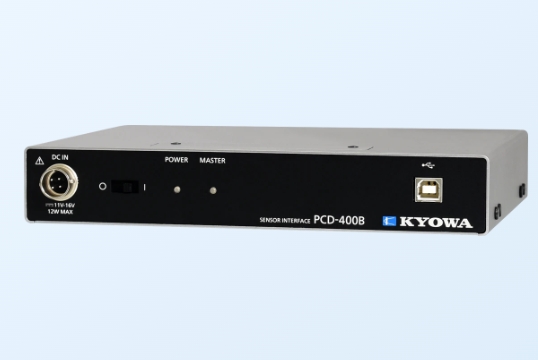

日本KYOWA共和PCD-400B系统 传感器接口放大器的特点

测量功能：有 PCD - 400B（应变测量）和 PCD - 430B（应变 / 电压测量）两种主机类型。其中，PCD - 400B 专门用于应变测量，可测量应变片、应变片传感器；PCD - 430B 既可以测量应变，也可以测量电压。

输入通道：单个模块有 4 个输入通道，通过堆叠最多可扩展至 16 通道，适用于需要同时测量多个通道应变或电压的场景。

输入特性：采用平衡差动输入方式，能有效抑制共模干扰，提高测量的准确性。适用的应变片电阻范围为：1/4 桥法（双线式、3 线式）120Ω，半桥法、全桥法 120 - 1000Ω。

电气参数：桥式电源为交流 2V 有效值，计量率固定为 2.00。平衡调节范围电阻在 ±2%（±10000×10⁻⁶应变）以内，电容在 5000pF 以内。电阻采用纯电子自动平衡方式，电容采用 CST 方式（自动追踪）。

精度指标：非线性在 ±0.1% FS 以内，测量范围有 200、500、1000、2000、5000、10000、20000×10⁻⁶应变 7 级，精度在 ±0.5% FS 以内。

频率响应：响应频率范围为 DC 至 200Hz，偏差 ±10% 以内，采样频率最大为 10kHz，可实现 4 台设备上的 16 个通道以 10kHz 同步采样。低通滤波器为二阶巴特沃斯滤波器，截止频率有 10、30、100Hz 和 FLAT 共 4 段。

数据存储与接口：具有内部非易失性存储器，可存储量程、平衡调节值等设置信息。配备 USB2.0 接口，兼容高速 USB 标准，也可使用 USB3.0 端口操作，方便与计算机等设备连接进行数据传输和控制。

环境适应性：使用温度范围为 0 - 40℃，湿度范围为 20 - 85%（无凝露），抗振性为 ±29.42m/s²（3G），5 - 200Hz（各轴 12 个周期、10 分钟 / 1 个周期），能适应一定的工业现场环境。

其他特点：支持 TEDS（传感器电子数据表）功能，当使用 UI - 10A、UI - 11A 输入适配器时，可读取 TEDS 传感器的信息。还具备写入通道名称的功能（当制造公司 ID 为共和时）。
