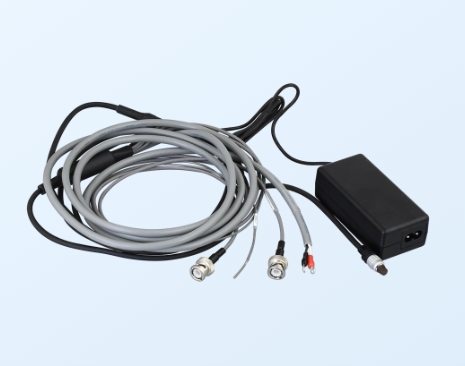

日本KYOWA共和TE-57CV-24V-BNC 8孔60FC-8P母头 - BNC公头×2，2芯压接端子，2孔母头电缆的特点

一、多接口集成设计

BNC 公头 ×2 配置

采用 BNC 同轴连接器（Bayonet Neill-Concelman），支持 0-4GHz 高频信号传输，插入损耗≤0.5dB，适用于视频监控、数据采集等场景1516。双 BNC 输出设计可实现信号分路或冗余备份，例如同时连接示波器和数据记录仪，确保关键数据的同步采集。

8 孔 60FC-8P 母头

该连接器为 IDC（绝缘位移连接）类型，间距 2.54mm，支持 8 芯导线压接，无需焊接即可快速完成线束端接。其三件式结构（基座 + 盖板 + 压接工具）确保连接可靠性，适用于 PCB 板与电缆的高密度连接，如工业控制模块的多通道信号输入。

2 芯压接端子与 2 孔母头

2 芯压接端子采用冷压工艺，接触电阻≤5mΩ，可承受 10A 电流，适用于 24V 电源传输或差分信号（如 RS485）。2 孔母头则支持 M8 或类似规格的传感器接口，例如连接应变片或压力变送器，实现供电与信号的一体化传输。

二、信号完整性保障

屏蔽设计

电缆采用金属编织层 + 铝箔复合屏蔽结构，屏蔽效能≥90dB，可有效抑制 50Hz-1GHz 的电磁干扰（EMI）。例如在工厂环境中，可抵御变频器、电机等设备产生的谐波干扰，确保信号传输误差≤0.1%。

低损耗特性

BNC 接口的阻抗匹配为 50Ω，VSWR（电压驻波比）≤1.3:1，支持 100Mbps 以上的数据传输速率。配合 24AWG 镀锡铜导体，在 100 米传输距离内，信号衰减≤3dB@100MHz，满足长距离高速信号传输需求。

三、工业级耐用性

环境适应性

电缆护套采用耐油 PVC 材料，工作温度范围 - 40℃~+85℃，可在油污、水汽等恶劣环境中稳定工作。连接器外壳为锌合金材质，防护等级 IP67，支持水下 1 米浸泡 30 分钟。

机械强度

BNC 连接器的卡口锁定机制可承受 50N 插拔力，IDC 压接端子的抗振动性能通过 IEC 60068-2-6 测试（10-55Hz，1mm 振幅），确保在振动环境下连接不松动。

四、典型应用场景

工业自动化

用于连接 PLC 与分布式 I/O 模块，例如在汽车生产线中，传输机器人关节位置信号与伺服驱动器控制指令，支持实时性要求高的闭环控制系统。

测试测量

搭配 KYOWA 应变片或压力传感器，实现动态力 / 压力信号的同步采集。例如在航空发动机测试台架中，同时监测多个测点的应变数据，配合 BNC 输出直接连接频谱分析仪。

安防监控

作为视频信号传输线，支持模拟高清（AHD）或同轴高清（CVI）摄像机，传输距离可达 500 米（75Ω 同轴电缆），满足大型园区或高速公路的监控需求。

五、选型与维护建议

线缆选型

高频信号：优先选择 75Ω 同轴电缆（如 RG58），确保阻抗匹配。

长距离传输：推荐 22AWG 导体，降低直流电阻（≤5Ω/km）。

抗干扰：选择双层屏蔽电缆，外层编织密度≥90%，内层铝箔覆盖率≥100%。

安装注意事项

BNC 连接：确保插头与插座完全啮合（旋转 90° 锁定），避免信号反射。

IDC 压接：使用专用工具（如 KYOWA P-100），确保导线压接深度为 0.8±0.1mm，防止接触不良。

接地：屏蔽层单点接地，避免地环路干扰，建议接地电阻≤4Ω。
