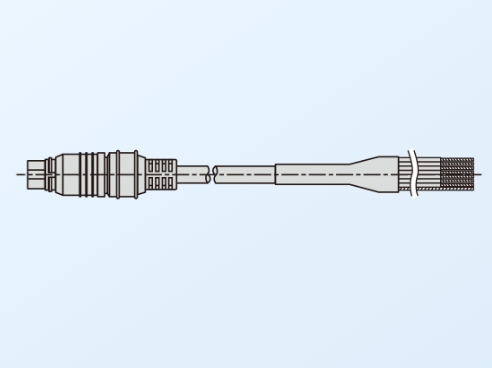

日本KYOWA共和TE-57R 8孔60FC-8P母头 - 6芯带屏蔽前端预焊电缆的特点

一、核心技术特性

1. 高密度连接器设计

8 孔 60FC-8P 母头：采用 2.54mm 间距的 IDC（绝缘位移连接）技术，支持 8 芯导线压接，无需焊接即可完成线束端接。三件式结构（基座 + 盖板 + 压接工具）确保连接可靠性，接触电阻≤5mΩ，可承受 10A 电流，适用于 PCB 板与电缆的高密度连接。

6 芯带屏蔽电缆：导体为 24AWG 镀锡铜，单芯截面积 0.2mm²，传输阻抗 50Ω±5%，支持差分信号（如 RS485）或多通道模拟信号传输。屏蔽层采用金属编织（覆盖率≥85%）+ 铝箔复合结构，屏蔽效能≥80dB，可有效抑制 50Hz-1GHz 的电磁干扰。

2. 预焊工艺与机械强度

前端预焊设计：电缆与连接器采用锡焊工艺，焊点抗拉强度≥5N，配合热缩套管增强机械稳定性。预组装方案减少现场安装时间，适用于快速部署场景（如产线设备改造）。

环境适应性：电缆护套为耐油 PVC 材料，工作温度范围 - 40℃~+85℃，防护等级 IP67（IEC 60529），支持水下 1 米浸泡 30 分钟。连接器外壳为锌合金材质，表面镀镍处理，抗盐雾腐蚀能力达 48 小时。

3. 信号完整性保障

低损耗特性：在 100 米传输距离内，信号衰减≤3dB@100MHz，VSWR（电压驻波比）≤1.3:1，支持 100Mbps 数据传输速率。配合双绞线结构，串扰抑制比≥40dB。

阻抗匹配：BNC 接口（若配置）阻抗为 50Ω，75Ω 版本可选，适配示波器、频谱分析仪等高频设备。

二、典型应用场景

1. 工业自动化

多传感器组网：连接 PLC 与分布式 I/O 模块，例如在汽车焊装线中同步传输 20 个以上应变片信号，实现车身焊接质量实时监控。

伺服系统控制：传输编码器信号与伺服驱动器指令，支持 ±1μm 定位精度，适用于半导体晶圆搬运机器人。

2. 测试测量

动态信号采集：搭配 KYOWA 应变片或压力传感器，实现 10kHz 以上高频信号同步采集。例如在航空发动机测试台架中，同时监测 8 个测点的振动数据。

医疗设备：用于 MRI 设备的梯度线圈信号传输，屏蔽效能满足医疗电磁兼容（EMC）标准。

3. 智能建筑

安防监控：作为高清视频传输线，支持 4K 分辨率模拟信号（AHD）传输距离达 500 米，配合 PoE 供电实现摄像头一体化部署。

环境监测：连接温湿度、CO₂传感器等物联网设备，通过 Modbus 协议实现数据集中管理。
