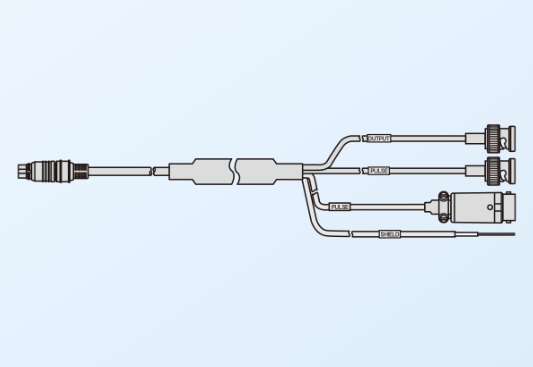

日本KYOWA共和TE-58R 8孔60FC-8P母头 - BNC公头×2，电源接头RM12BJ-4PH带屏蔽前端预焊电缆的特点

日本 KYOWA 共和 TE-58R 电缆组件是工业自动化领域的高性能信号传输解决方案，其设计融合了多通道信号整合、电源传输与抗干扰能力，以下从技术特性、应用场景及与同类产品对比展开分析：

一、核心技术特性

1. 多接口集成与信号完整性

8 孔 60FC-8P 母头：采用 2.54mm 间距的 IDC（绝缘位移连接）技术，支持 8 芯导线压接，无需焊接即可完成线束端接。三件式结构（基座 + 盖板 + 压接工具）确保连接可靠性，接触电阻≤5mΩ，可承受 10A 电流，适用于 PCB 板与电缆的高密度连接。其引脚分配支持电源与信号混合传输，例如 2 芯用于 24V 电源（V+、GND），6 芯用于差分信号（如 RS485）或模拟量输入。

双 BNC 公头设计：BNC 同轴连接器支持 0-4GHz 高频信号传输，阻抗 50Ω（可选 75Ω），电压驻波比（VSWR）≤1.22/3GHz，插入损耗≤0.5dB。双输出可实现信号分路或冗余备份，例如同时连接示波器（实时监控）和数据采集卡（历史存储），确保关键数据同步采集。

RM12BJ-4PH 电源接头：4 针圆形连接器，额定电流 5A，电压 500VAC，工作温度 - 25℃~85℃，支持 24V 直流供电。其防误插设计（键位编码）避免电源反接，适用于工业设备的稳定供电。

2. 屏蔽与抗干扰能力

双层屏蔽结构：电缆采用金属编织层（覆盖率≥85%）+ 铝箔复合屏蔽，屏蔽效能≥80dB，可有效抑制 50Hz-1GHz 的电磁干扰（EMI）。例如在工厂环境中，可抵御变频器、电机等设备产生的谐波干扰，确保信号传输误差≤0.1%。

差分信号传输：6 芯带屏蔽电缆支持双绞线结构，串扰抑制比≥40dB，配合 50Ω 阻抗匹配，可实现 100Mbps 数据传输速率，满足工业总线（如 PROFINET）的实时性要求。

3. 工业级耐用性

环境适应性：电缆护套为耐油 PVC 材料，工作温度范围 - 40℃~+85℃，防护等级 IP67（IEC 60529），支持水下 1 米浸泡 30 分钟。连接器外壳为锌合金材质，表面镀镍处理，抗盐雾腐蚀能力达 48 小时11。

机械强度：BNC 连接器的卡口锁定机制可承受 50N 插拔力，IDC 压接端子的抗振动性能通过 IEC 60068-2-6 测试（10-55Hz，1mm 振幅），确保在振动环境下连接不松动。
