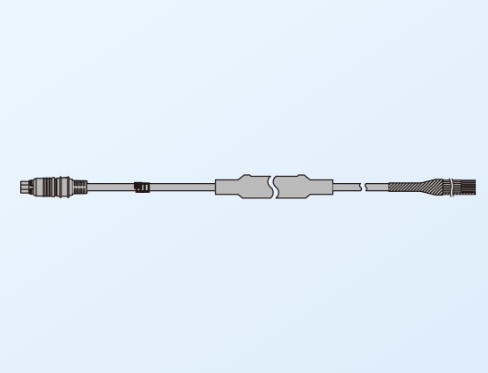

日本KYOWA共和TE57-A-24V 8孔60FC-8P母头 - 6芯带屏蔽前端预焊电缆的特点

一、核心技术特性

1. 多通道信号与电源整合能力

8 孔 60FC-8P 母头：采用 2.54mm 间距的 IDC（绝缘位移连接）技术，支持 8 芯导线压接，无需焊接即可完成线束端接。三件式结构（基座 + 盖板 + 压接工具）确保连接可靠性，接触电阻≤5mΩ，可承受 10A 电流，适用于 PCB 板与电缆的高密度连接。其引脚分配支持24V 电源（V+、GND）与 6 芯信号混合传输，例如：2 芯电源线：支持 DC24V 输入，最大电流 5A，满足工业设备供电需求。

6 芯信号线：支持差分信号（如 RS485）或模拟量输入，导体为 24AWG 镀锡铜，单芯截面积 0.2mm²，传输阻抗 50Ω±5%，支持 100Mbps 数据传输速率。

电源转换功能：内置 DC-DC 转换器，可将输入的 14V～30V 直流电压转换为稳定的 12V 输出，为传感器或放大器供电（如 KYOWA TPS-A 扭矩传感器），确保设备在宽电压范围内稳定运行。

2. 抗干扰与信号完整性保障

双层屏蔽结构：电缆采用金属编织层（覆盖率≥85%）+ 铝箔复合屏蔽，屏蔽效能≥80dB，可有效抑制 50Hz-1GHz 的电磁干扰（EMI）。例如在工厂环境中，可抵御变频器、电机等设备产生的谐波干扰，确保信号传输误差≤0.1%。

差分信号传输：6 芯带屏蔽电缆支持双绞线结构，串扰抑制比≥40dB，配合 50Ω 阻抗匹配，可实现 100Mbps 数据传输速率，满足工业总线（如 PROFINET）的实时性要求。

3. 工业级耐用性设计

环境适应性：电缆护套为耐油 PVC 材料，工作温度范围 - 40℃~+85℃，防护等级 IP67（IEC 60529），支持水下 1 米浸泡 30 分钟。连接器外壳为锌合金材质，表面镀镍处理，抗盐雾腐蚀能力达 48 小时。

机械强度：IDC 压接端子的抗振动性能通过 IEC 60068-2-6 测试（10-55Hz，1mm 振幅），确保在振动环境下连接不松动。BNC 接口（若配置）的卡口锁定机制可承受 50N 插拔力。

4. 预焊工艺与快速部署

前端预焊设计：电缆与连接器采用锡焊工艺，焊点抗拉强度≥5N，配合热缩套管增强机械稳定性。预组装方案减少现场安装时间，适用于快速部署场景（如产线设备改造）。

标准化接口：8 孔 IDC 母头兼容 KYOWA 系列传感器与放大器，例如与 TPS-A 扭矩传感器配套使用时，可直接传输电源与信号，无需额外转接模块。
