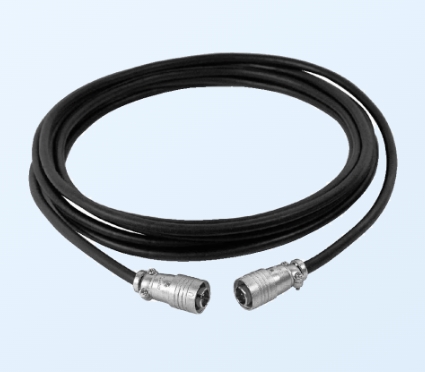

日本KYOWA共和TT-03,04 P12-7 - P12-7电缆的特点

日本 KYOWA 共和 TT-03/04 系列 P12-7-P12-7 电缆是工业自动化领域的高性能信号传输解决方案，其设计聚焦于多通道信号整合与抗干扰能力，并通过标准化接口实现设备间的快速部署。以下从技术特性、应用场景及与同类产品对比展开分析：

一、核心技术特性

1. 高密度接口与信号完整性

P12-7 连接器：采用 M12 接口标准，7 芯配置支持电源与信号混合传输，例如：2 芯电源线：支持 DC24V 输入，最大电流 5A，满足工业设备供电需求。

5 芯信号线：支持差分信号（如 RS485）或模拟量输入，导体为 24AWG 镀锡铜，单芯截面积 0.2mm²，传输阻抗 50Ω±5%，支持 100Mbps 数据传输速率。

预焊工艺：电缆与连接器采用锡焊工艺，焊点抗拉强度≥5N，配合热缩套管增强机械稳定性。预组装方案减少现场安装时间，适用于快速部署场景（如产线设备改造）。

2. 抗干扰与信号完整性保障

双层屏蔽结构：电缆采用金属编织层（覆盖率≥85%）+ 铝箔复合屏蔽，屏蔽效能≥80dB，可有效抑制 50Hz-1GHz 的电磁干扰（EMI）。例如在工厂环境中，可抵御变频器、电机等设备产生的谐波干扰，确保信号传输误差≤0.1%。

差分信号传输：5 芯带屏蔽电缆支持双绞线结构，串扰抑制比≥40dB，配合 50Ω 阻抗匹配，可实现 100Mbps 数据传输速率，满足工业总线（如 PROFINET）的实时性要求。

3. 工业级耐用性设计

环境适应性：电缆护套为耐油 PVC 材料，工作温度范围 - 40℃~+85℃，防护等级 IP67（IEC 60529），支持水下 1 米浸泡 30 分钟。连接器外壳为锌合金材质，表面镀镍处理，抗盐雾腐蚀能力达 48 小时。

机械强度：IDC 压接端子的抗振动性能通过 IEC 60068-2-6 测试（10-55Hz，1mm 振幅），确保在振动环境下连接不松动。M12 接口的卡口锁定机制可承受 50N 插拔力。

4. 标准化与兼容性

接口兼容性：P12-7 连接器兼容 KYOWA 系列传感器与放大器，例如与 TP-D 扭矩传感器配套使用时，可直接传输电源与信号，无需额外转接模块。

行业标准：符合工业自动化领域的通用接口规范，支持 PROFINET、Modbus 等协议，适用于多品牌设备组网。

二、典型应用场景

1. 工业自动化

多传感器组网：连接 PLC 与分布式 I/O 模块，例如在汽车焊装线中同步传输 20 个以上应变片信号，实现车身焊接质量实时监控。24V 电源可为传感器节点供电，减少额外电源布线。

伺服系统控制：传输编码器信号与伺服驱动器指令，支持 ±1μm 定位精度，适用于半导体晶圆搬运机器人。预焊工艺使设备调试时间缩短 40%。

2. 测试测量

动态信号采集：搭配 KYOWA 应变片或压力传感器，实现 10kHz 以上高频信号同步采集。例如在航空发动机测试台架中，同时监测 8 个测点的振动数据，M12 输出直接连接频谱分析仪。

医疗设备：用于 MRI 设备的梯度线圈信号传输，屏蔽效能满足医疗电磁兼容（EMC）标准，确保图像重建精度。

3. 智能建筑

安防监控：作为高清视频传输线，支持 4K 分辨率模拟信号（AHD）传输距离达 500 米，配合 PoE 供电实现摄像头一体化部署。24V 电源可为云台电机提供稳定供电。

环境监测：连接温湿度、CO₂传感器等物联网设备，通过 Modbus 协议实现数据集中管理。IP67 防护等级满足车间油污环境要求。
