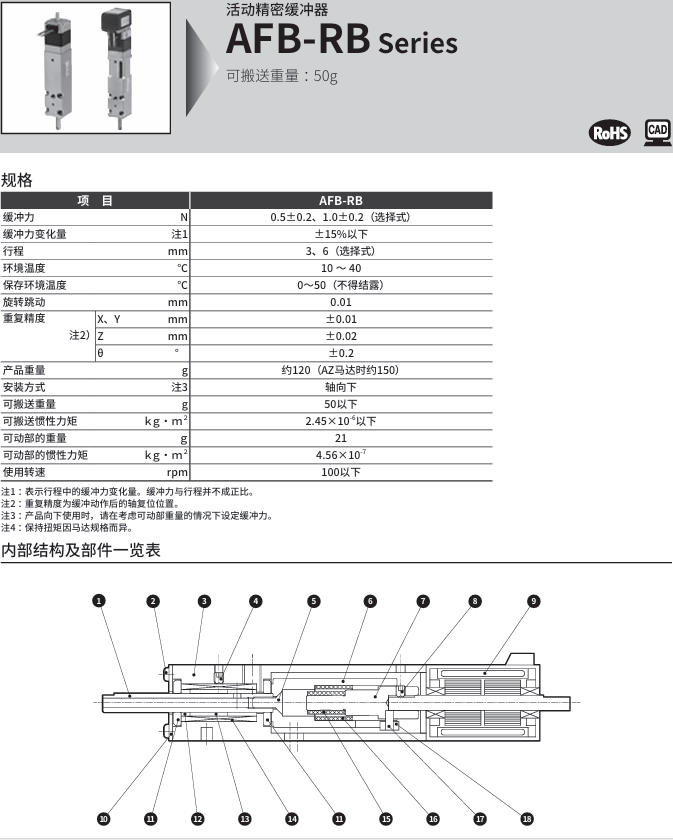

AFB-RB系列活动精密缓冲器是基于“液压阻尼+机械复位”的复合工作原理设计，核心作用是通过可控的能量吸收与释放，减缓运动部件（如气缸、机械手）在行程终端的冲击，实现平稳减速与停止。其核心结构包括缸体、活动活塞杆、可调阻尼阀芯、液压油腔、复位弹簧及密封组件，通过“冲击动能→液压能→热能”的能量转换路径，配合精密的流量控制，达成高精度缓冲效果，同时具备可调节性与快速复位能力，适配自动化设备的精密定位需求。
一、核心结构与部件功能（工作原理基础）
1. 缸体与活动活塞杆：力的传导核心
缸体为密闭式腔体，内部填充高粘度专用液压油（具备优良的抗压缩性与热稳定性），作为能量转换的介质；活塞杆一端伸出缸体，用于承接运动部件的冲击载荷，另一端深入缸体内部，与液压油腔直接接触。当外部运动部件撞击活塞杆时，活塞杆沿缸体轴线向内部移动，推动液压油腔体积压缩，将机械冲击动能传递给液压油，完成“动能→液压能”的初步转换。活塞杆采用精密导向设计，配合线性轴承，确保运动过程无偏移，保障缓冲精度。
2. 可调阻尼阀芯：缓冲力的精密控制核心
阻尼阀芯是实现“精密缓冲”的关键部件，内置多组分级节流孔与可调节锥阀，安装于液压油腔的出油通道处。其核心原理是：当活塞杆推动液压油流动时，液压油需通过阀芯的节流孔从高压腔流向低压腔，节流孔的通流面积决定了油液的流动速度，进而控制活塞杆的减速速率。AFB-RB系列支持手动调节阀芯行程，通过旋转调节旋钮改变锥阀与节流孔的配合间隙，实现通流面积的连续可调（调节范围通常为0.1~2.0mm²），最终达成缓冲力（0.5~50N）与缓冲行程（5~50mm）的精准匹配，适配不同重量、不同速度的运动部件。
3. 复位弹簧与密封组件：循环工作的保障
复位弹簧安装于缸体内部末端，当缓冲过程结束后，活塞杆停止移动，此时被压缩的复位弹簧释放弹性势能，推动活塞杆反向复位至初始位置，为下一次缓冲做准备。弹簧采用高强度不锈钢材质，具备优良的疲劳抗性，确保长期循环使用后弹性无衰减。密封组件采用组合式结构（含O型圈、防尘圈、导向环），一方面防止液压油泄漏，保障油腔压力稳定；另一方面阻挡外部粉尘、杂质进入缸体，避免阀芯与活塞杆磨损，同时减少运动摩擦，提升缓冲平稳性。
二、完整工作过程拆解（四阶段闭环）
1. 一阶段：缓冲启动（冲击接收与力传导）
当自动化设备的运动部件（如气缸活塞杆、机械手末端）在行程终端撞击AFB-RB的活塞杆时，缓冲启动。撞击力通过活塞杆传递至缸体内部的液压油腔，使油腔容积瞬间压缩，腔体内液压油压力快速升高（初始压力可达0.5~1MPa），此时液压油开始向低压腔流动，冲击动能初步转化为液压油的压力能。此阶段的核心是“力的平稳传导”，通过活塞杆的精密导向，避免冲击力偏移导致局部应力集中。
2. 第二阶段：能量吸收（节流阻尼与减速）
高压液压油在压力差作用下，被迫通过阻尼阀芯的节流孔流向低压腔。由于节流孔的通流面积远小于油腔通道面积，油液流动时产生强烈的节流阻尼效应，形成反向阻力（即缓冲力），与运动部件的惯性力相互对抗。在此过程中，运动部件的速度逐渐降低，其动能通过油液的摩擦、挤压转化为热能（少量热能通过缸体散热片散发），实现“动能→液压能→热能”的完整转换。AFB-RB的变节流设计可使缓冲力随活塞杆行程线性变化，避免出现“初始冲击大、末端缓冲不足”的问题，确保减速过程平稳。
3. 第三阶段：缓冲终止（平稳停止与压力峰值控制）
随着活塞杆持续深入缸体，复位弹簧被逐渐压缩，同时液压油的流动阻力随阀芯节流面积的变化达到平衡。当运动部件的速度降至零时，缓冲终止，此时活塞杆停止移动，油腔压力达到峰值（但通过阀芯的精密调节，峰值压力可控制在安全范围内，避免损伤设备）。部分型号内置压力补偿阀，当压力超过设定阈值时自动开启旁通通道，进一步防止过载冲击，提升使用安全性。
4. 第四阶段：复位循环（弹簧复位与初始状态恢复）
缓冲终止后，外部运动部件反向退回，活塞杆所受的冲击载荷消失。此时被压缩的复位弹簧释放弹性势能，推动活塞杆沿缸体轴线反向移动，低压腔的液压油在活塞杆的挤压下回流至高压腔，完成油液循环。当活塞杆复位至初始位置时，弹簧恢复自然状态，整个缓冲器回归待命状态，等待下一次冲击的到来。复位时间可通过调节阀芯阻尼间接控制，常规复位时间为0.1~0.5秒，适配高速自动化生产线的循环需求。
三、关键控制机制（精密缓冲的核心保障）
1. 可调阻尼机制：适配多工况的核心
AFB-RB系列通过旋转缸体末端的调节旋钮，带动阻尼阀芯内部的锥阀移动，改变锥阀与节流孔的配合间隙，从而调节液压油的通流面积。当通流面积减小时，油液流动阻力增大，缓冲力增强，适合重量较大、速度较快的运动部件；当通流面积增大时，油液流动阻力减小，缓冲力减弱，适配轻型、低速部件。调节精度可达0.01mm²，确保缓冲效果与工况的精准匹配，避免出现“缓冲不足”或“过度缓冲”的问题。
2. 自适应压力补偿机制：稳定缓冲效果
针对不同工况下冲击载荷的波动，AFB-RB内置自适应压力补偿结构。当冲击载荷突然增大时，油腔压力瞬间升高，补偿结构自动缩小节流孔通流面积，增强阻尼力；当载荷减小时，压力降低，补偿结构则扩大通流面积，减小阻尼力。此机制可使缓冲力始终维持在设定范围内，波动幅度≤5%，确保即使在工况变化时，运动部件仍能平稳停止，提升设备运行的稳定性。
四、辅助保障设计（延长寿命与提升可靠性）
1. 防反弹设计：避免二次冲击
在活塞杆末端设置单向阻尼阀，当复位弹簧推动活塞杆复位时，单向阀开启，允许油液快速回流，确保复位速度；若因外部振动或载荷波动导致活塞杆出现反向反弹趋势时，单向阀立即关闭，通过油液的阻尼作用阻挡反弹运动，避免二次冲击损伤设备或工件。此设计尤其适用于精密零部件组装、电子元件搬运等对冲击敏感的场景。
2. 防尘防腐设计：适应恶劣工况
缸体采用铝合金材质经硬质阳极氧化处理，表面硬度达HV350以上，具备优良的耐磨性与耐腐蚀性；活塞杆头部配备专用防尘圈，可有效阻挡粉尘、铁屑、冷却液等杂质进入缸体内部，避免阀芯堵塞与密封件磨损。这些设计使AFB-RB系列可在粉尘较多的机械加工车间、潮湿的食品加工车间等恶劣工况下稳定工作，使用寿命可达100万次以上。
五、工作原理核心总结
AFB-RB系列的核心工作逻辑是“以液压油为介质，通过可调阻尼阀芯的节流作用实现能量的可控吸收，配合复位弹簧完成循环工作”。其本质是将运动部件的冲击动能转化为液压能，再通过节流阻尼将液压能转化为热能散发，最终实现平稳减速与停止。相较于普通缓冲器，其优势在于：通过可调阻尼与自适应补偿机制，实现多工况精准适配；通过精密结构设计，保障缓冲精度与稳定性；通过防护设计，延长使用寿命与环境适应性，最终为自动化设备提供高效、可靠的精密缓冲解决方案。
VSFU系列：以垂直安装为主（避免杂质堆积影响精度），体积较VSFB稍大（总长35~50mm），安装孔位为精密螺纹（公差≤±0.01mm），接口规格为G1/8、G1/4（部分款支持微型快插接口），专为CKD PVP系列精密吸盘、VSRL-S精密真空发生器设计，兼容性聚焦精密设备。
VSFJ系列：安装方式根据型号定制，大流量款支持法兰安装，耐腐蚀款支持壁挂式安装，体积较大（总长50~80mm），接口规格覆盖G1/4~G3/8，部分款支持定制接口，适配大型真空系统或特殊设备布局。
2. 系统兼容性
VSFB系列：兼容性广，可与CKD全系列真空发生器（VSRL、VSH）、普通吸盘（VSP系列）及其他品牌常规真空设备适配，无特殊兼容限制。
VSFU系列：优先适配CKD精密真空系统，如VSRL-S半导体专属真空发生器、PVP精密吸盘，同时兼容SMC、FESTO等品牌的精密真空设备，但需匹配同等洁净等级的管路。
VSFJ系列：针对性兼容特殊设备，如高粉尘款适配CKD大流量真空发生器（VSH系列），耐腐蚀款适配化工行业专用真空设备，兼容性聚焦特殊工况，常规场景适配性较差。
五、适用场景差异
1. VSFB系列适用场景
适配通用工业场景，无特殊洁净或工况要求，如：普通工件（金属件、塑料件）吸附搬运、常规自动化生产线、通用机械加工设备的真空系统、小型真空包装设备等。
2. VSFU系列适用场景
适配精密制造及洁净环境场景，如：半导体芯片、晶圆搬运的真空系统、光学镜片、液晶面板等精密工件吸附、电子元件（0402规格贴片电阻）组装线、医疗设备（精密注射器、手术器械）加工的真空回路、百级/千级洁净室专用设备。
3. VSFJ系列适用场景
适配特殊工况场景，如：高粉尘环境（木工机械、粉末加工）的真空系统、高湿度环境（食品加工、冷链物流）的真空回路、轻微腐蚀性环境（化工原料搬运、电镀周边）的真空设备、大流量真空系统（大型吸盘组、真空输送线）、低温/高温环境（-30℃冷链、+120℃高温工件搬运）。
六、核心差异总结表（文字版）
1. 设计定位：VSFB（基础通用）→ VSFU（精密洁净）→ VSFJ（特殊工况）；
2. 过滤精度：VSFB（2.7~5μm）＜ VSFU（0.3~1.0μm）＜ VSFJ（定制化，1.0~2.7μm）；
3. 核心优势：VSFB（高性价比、通用）→ VSFU（高精度、低发尘）→ VSFJ（耐、专项防护）；
4. 适用核心：VSFB（常规工业）→ VSFU（精密洁净）→ VSFJ（高粉尘/高湿/腐蚀/大流量）。
